El Cacharro Amplificado + El Cacharro Humano

[Bestron]

.

[CoverVai]

Rafa parece Moises bajando del monte...

[AMX]

Rafa parece Moises bajando del monte...

....de coger hierba.

[El Marin]

Como podeis ver........ Ni una caries!

PO ZI.... mencontré casualmente con El Bestron y el Escri Ramone y así acabamos...... en flin

Y no era la Teleca.... era la bicha del Escri a ver si saca unas afotos........

Tio, claro que parezco Moises... he descubierto las Tablas de la Ley.... la Ley del Rocanról....... y estoy tan contento porque el ampli me lo hice yo y no sonaba una mierda hasta que lo enchufé a la pantalla del Charly y se me abrió el cielo..... como suena tio.....

Una foto por delante.....

[Fer]

pero puto vago , pon una foto más de cerca, de las tripas, de los controles, y explica que veo mucho tirador en ese panel que no se pa que será

[evil mayhem]

que es eso de niva 1600 ????????????????????


parece sacado de un automovil ???



a ver si comentamos un poco mas

[CaraMuuu]

Que cosa más fea... no el ampli... ni el dueño (que también )...
Sino el montar EL CACHARRO sin soltar prenda
Mamón!
Peor aun, presentarlo y no decir nada sobre él
joputa!
PD: bajé las pastillas de la tele como dijiste (recuedo que calambres dio ese consejo hace tiempo para las noiseless de strato) y ya suena como debe sonar, qué diferencia!

[Rigby]

que es eso de niva 1600 ????????????????????


parece sacado de un automovil ???



a ver si comentamos un poco mas

Po va a ser que sí. Un Lada Niva 1600

[green man]

Rafa, háblanos del Cacharro [color=red:1zhki0nz][size=200:1zhki0nz][b:1zhki0nz]YA[/b:1zhki0nz][/size:1zhki0nz][/color:1zhki0nz].

[El Marin]

pero puto vago , pon una foto más de cerca, de las tripas, de los controles, y explica que veo mucho tirador en ese panel que no se pa que será

Espeeeeeeera, me llevo una cámara que me han dejado al local y sigo este topic.......

Que conste que no lo he publicitado porque al no tener pantalla no me sonaba como debe..... entoavía ha de visitar al compañero Calambre para que me eche una mano en un par de temas en los que yo humildemente no tengo ni puta idea....... y hacer la pantalla, pero weno, mañana intentaré poner algo....

Por ahora solo digo que es un Kit de Ceriatone, que según veo en su página, ya no fabrica......

Pol sierto, si, el NIVA 1600 es u coche todo terreno ruso .. pero le voy a cambiar el logo por otro que me han regalado.........

EL LADA NIVA


Y el que me han regalado es el del SEAT 600 el del capó, no el del frontal...... el

[CoverVai]

Ganará mucho con el logo del 600

No deberías ocultar información a los compañeros del foro

Esperamos, ansiosos, esas fotos.

Un saludo!

[Vintageman_34]

¿Y que paso con las fotos?

Suerte

[Fer]

¿Y que paso con las fotos?

Suerte

Las dejó a revelar, estimado, en el mismo laboratorio que tú las de la Strato 54 y la L-5 del 51. :periódico:

[Calambres]

Mú güeno!

[Alfonso]

Ganará mucho con el logo del 600

Sí, ....sobre todo en "reprise" ,........

[Bestron]

.

[El Marin]

¿Y que paso con las fotos?

Suerte

Estoy en ello...... las revelé..... las dejé dormir el sueño de los justos... y las estoy colgando para poneroslas..... mamomessssssssssssss

[El Marin]

PRIMERA PARTE: MARQUETERIA BARATA:

Weeeno.... me iba a hacer un cabezal de Ceriatone, una modificación al circuito tradicional del Champ... el tio lo llamaba X-Champ.... asín que una vez que te aclaras que te vas a hacer, le envías la pasta y el tio te envia el Kit... en el caso de CERIATONE lo puedes pedir montado, hecho, por partes... en fin, nosotros como semos mu chulos, lo pedimos despiezao pa montar todo nosotros.....

Antes de que llegue, le pedimos las dimensiones del chasis para ir haciendo la caja..... en fin, mientras viajan los componentes, vamos haciendo bricomanía....... y preparando el diseño... un diseño de cabezal tipo Plexy pero forrado de Tweed........

Me hice esta plantilla y la llevé a una carpintería... yo, como vereis, hice el cabezal de pino macizo de 2cm de grosor.... Primer error, hoy por hoy EL CABEZAL lo haría de conglomerado de 1 cm símplemente porque pesa un cojón...

Estas son las medidas...


Por menos de 30€ tienes un tablón macizo de 3 metros (En realidad esto da para el cabezal y una pantalla por lo menos) y te cortan las piezas que quieras (mejor ellos por que son mas perpendiculares y rectos que tu y yo unas 1000 veces ) ... esto es muy importante porque la caja la haremos a saco....... nada de cola de milano.... ya me hubiera molado, pero total, si va a ir forrado de tweed ... Por eso tampoco merece la pena una madera la ostia de bonita porque no se va a ver......

Asín que uno coge las tablas.... las pone en una mesa y con cola de carpintero (Cola blanca de toa la vida) las pega con cuidado...

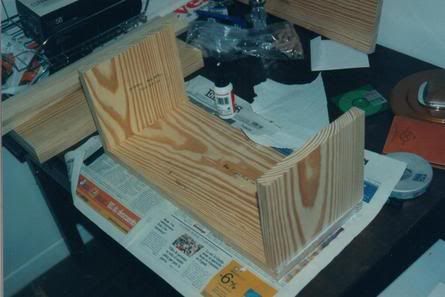

Primero un lao.......



Despues otro lao......



Por último la tapa......

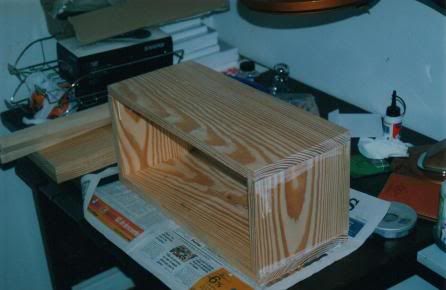

Y asín ya tenemos la caja y la dejamos un día secar.... Como pensareis seguramente.... esto es una mierda de caja...... ya, ya..... habrá que reforzarla....... ¿Como? con unas tradicionales espigas..... le pude tres por danto y va ferpectamente......

Ahora hay que lijar las esquinas..... para que me quedaran igual hice una línea paralela a la arista y así mas o menos el redondeado sale parecido... en esta afoto se ven las espigas y como empiezo a limar la arista EJE Y:



Ahora se hace lo mismo con la arista delantera de arriba arista EJE X....

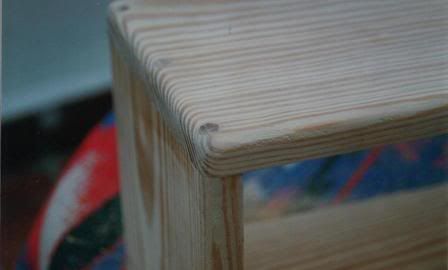

Y se remata la esquina con la arista EJE Z y ya se ve la esquinita redondeada y mas maja......



Pueeeees asín hice la cajita del cabezal.....

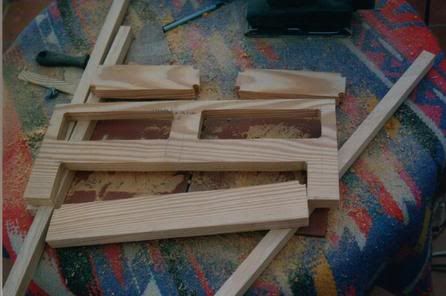

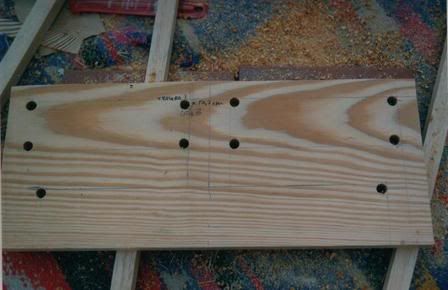

Ahora las tapas........ Se dibuja el agujero....... yo hice unos taladros en las esquinas de los agujeros para que quedaran mejor........


Aluego, se sierra entre ellos intentando entrar y salir de los bujeros lo nmas tangencialmente posible....

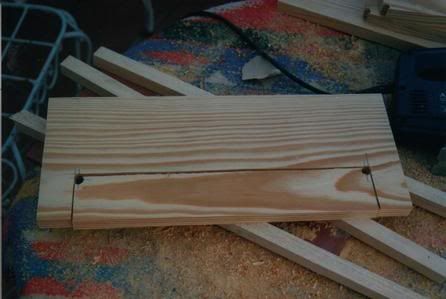

Y lo mismo con la tapa de delante.....


Hasta aquí la carpintería barata........ :periódico:

[El Marin]

¿Errores?

Ya digo, el peso........ de hecho al final la tapa delantera la cambié por una de DM de 0,5 cm porque así queda mas dentro y mola mas estéticamente y pesa algo menos.......

PARTE 2: FORRADO DE TWEED

Weeeeeno..... una vez tenemos la caja redondeadita de porcede a forrar el Tweed.... para eso hay que tener ciertas chuches...... cantoneras, asas, patitas, y el tweed...... yo las compré en AMPTEK..... para cualquier duda, allí está Jorge Bueno, un gran entendido y muy asequible al trato.... respecto al precio que cada uno busque

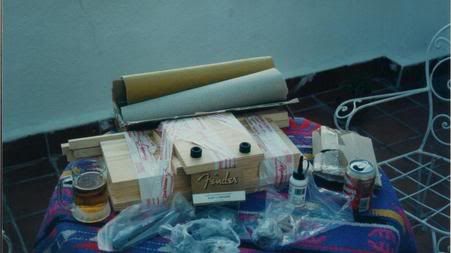

Estas son las chuches.......

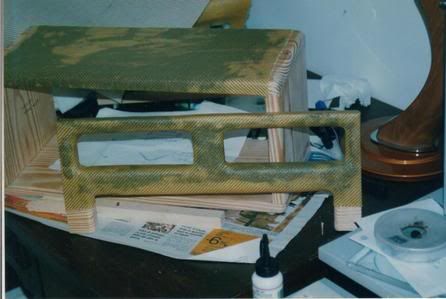

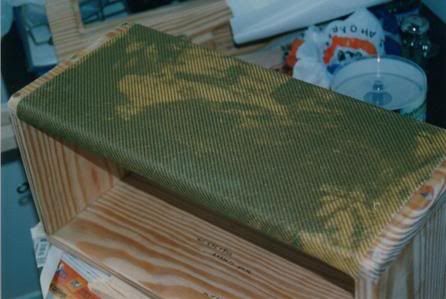

Se recorta el tweed, se le aplica cola de contacto........ se le aplica también a la madera y se esperan 10 minutos....... aqui llega el MOMENTO ACOJONE, cuando ves que el Tweed que vale la friolera de 60€ el puto metro se moja y cambia de color y se pone verde como en la foto AAAAAAAAAAAHHHHHHH!!!!!!!!!!!!!



Ostia.... que miedooooooooooooooooooo



Pero tranquis, que no pasa nada, al secar vuelve a su color original UF!!!!!

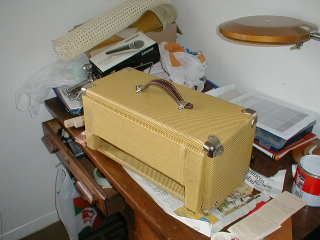

Aqui ya se ve seco y en su color..... tarda una semana o así, pero ¿Quien tiene prisa?

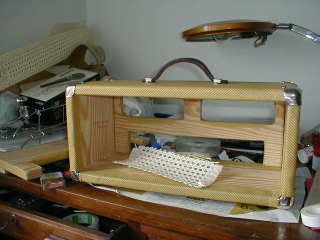

La rejilla esa de mecedora es la que uso para proteger los huecos de ventilación.... es muy blanca, pero no hay nada que el betún de Judea no ensucie pero eso pal final......

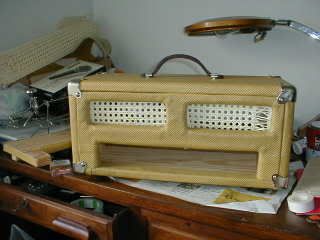

La tapa trasera..... He usado tablón de 2 cm... ya he dicho que otra vez no lo haría....... Para fijarla le he puesto unos topes de madera de cuadradillo de 2 x 2 cm y va atornillado diréctamente a las cantoneras.... Si quieres quitar la tapa hay que sacar las cantoneras también

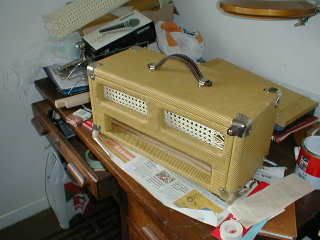

Así queda por detrás


La tapa delantera no me gustó el efecto tan gorda y la cambiè por una mas fina que queda mas dentro.......

[Henry]

Joder que guapo Rafa, me están entrando ganas de currarme uno.

[El Marin]

Joder que guapo Rafa, me están entrando ganas de currarme uno.

Si yo he podido, cualquiera puede...

[Benxa]

Cojonudo Rafa
Oye, no va el enlace de Amptek. Podrías ponerlo de nuevo. Te lo agradecería porque necesito chuches pra una caja que estoy haciendo

[El Marin]

PARTE 3: LITRÓNICA

Weeeeeeno...... se trata de hacer un clon modificado de un Fender Champ del 49 o por ahí....... la verdad es que cuando ves los componentes se te cae el alma al suelo de lo simple y sencillo que es.... Joder, son 8 resistencias y 6 condensadores de mierda.........

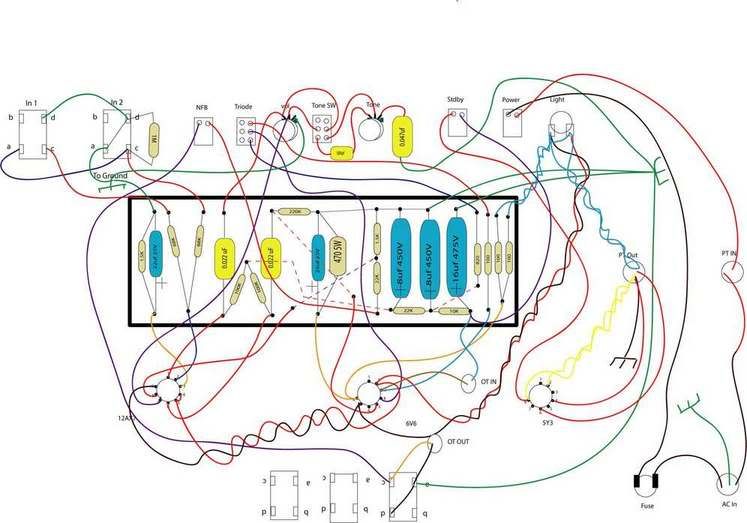

Para ello se cuenta con el llamado "layout" que no es mas que el dibujo de donde va cada cosa...... Este es que usamos:




Joder....... es que es tan simple como CLONAR este diagrama.... solo hay que saber soldar y pedir los componentes...... las resistencias, potes interruptores y condensadores los podeis conseguir en cualquier tienda de componentes electrónicos/ferretería decente.... los tansformadores son mas complicados pero lo mismo....... aluego solo es un chasis y palante........

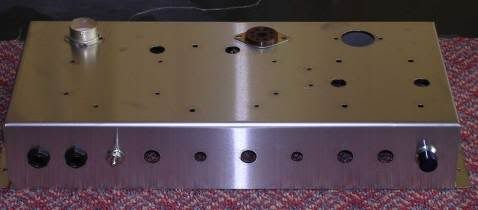

Este es el chasis........


Asín que en una tabla de plástico con bujeros, pones los componentes y los sueldas en su sitio respecto al dibujo o LAYOUT y ya tiene usted su ampli......... es asín de sencillo....... si se es ordenado y se hacen las cosas tranquilamente puede y DEBE salir a la primera ......

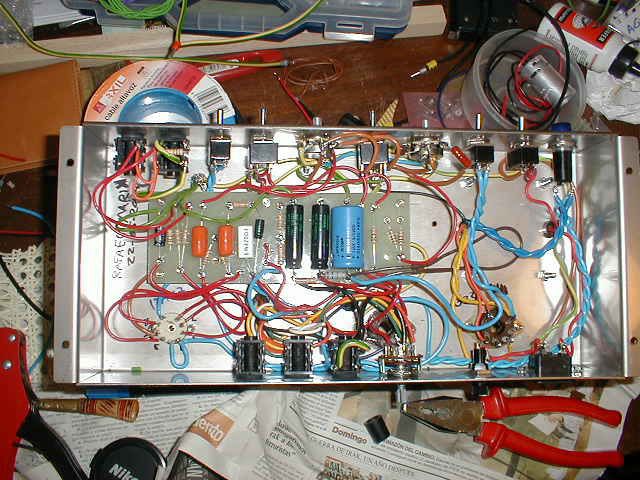

Total....... al final queda esto por dentro.......


Y esto por fuera


Aluego se mete dentro del cabezal y se atornilla a ello........


Total........ se le ponen las tapas de delante y detrás y queda esto........

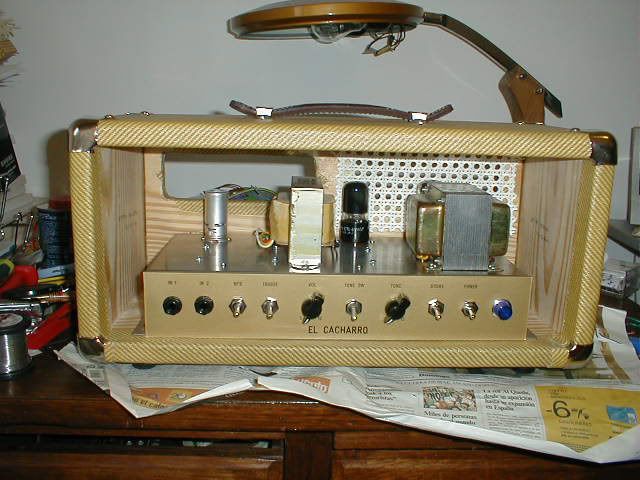

POR DELANTE:

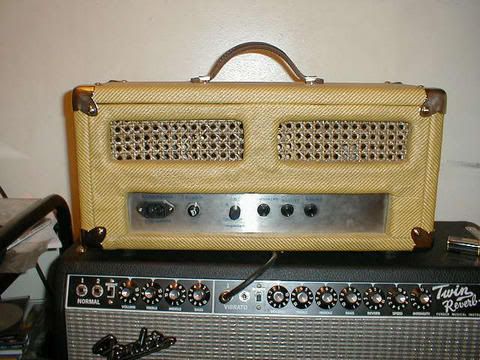

POR DETRAS:


Ya mañana hablamos de las especificaciones y de que es cada cosa....

[El Marin]

Cojonudo Rafa
Oye, no va el enlace de Amptek. Podrías ponerlo de nuevo. Te lo agradecería porque necesito chuches pra una caja que estoy haciendo

Ya está arreglado.........

Pincha aquí.. AMPTEK

[Benxa]

Gracias mil
Juer , viendo todo el apartado de litrónica no parece demasiado complicado. A mi me echaba para atrás ese tema. Viendo el esquema igual me animo a un cacharrito así.
De momento estoy convirtiendo mi peavey classic en cabezal +pantalla

[CoverVai]

Detallazo la inscripción "EL CACHARRO"

[tbs]

Madera de Pino de 2 cm fue lo que use para hacerme una pantalla. Y la sensacion que da esa pantalla esque no pesa una mierda.
Seran distintas variedades. He visto pinos que pesaban un quintal por la resina.

Como critica, el tweed se podia haber puesto mejor, pero es jodido de hacer. Yo hace nada forre la pantalla que comentaba antes con la intencion de dejar las esquinas a modo plexi, pero al final voy a poner cantoneras para tapar la pequeña chapuza que hice en las esquinas Las uniones tambien son tema conflictivo, pero eso al final lo quede bien.
Yo use un material sintetico que imita piel. El tolex me salia muy caro y piel de verdad ni te cuento.

[El Marin]

(...)He visto pinos que pesaban un quintal por la resina. (...)

Como critica, el tweed se podia haber puesto mejor

Dos cosas......

La resina me la sueno fumar yo

Te has quedado sin chapita chaval........ ... ti vi a ponel los ojitos azules en morado mamón .......

















Es broooma

Si, se podía haber puesto mejor, por eso empecé por la parte de abajo y por detrás...... que es donde están esas bolsas de aire...... Por encima y los laos quedó dabuten

[Mario]

rafa,paqra quitarlas puedes hacer dos cosas que se me ocurren ahora....
pincharlas o rajalarlas,si con un pinchazo no queda bien yo las rajaria,
prefiero una raja en el tolex que una bolsa de aire asi.

[tbs]

Prueba eso que te dice pertuk. Solo sacando el aire se quedara la forma de la burbuja, pero si metes un poco de cola con una jeringuilla y le pones un poco de peso encima...
