MXR Phase 90 True Bypass

[Tx]

Pues si puedes pasarmela de alguna manera te estaria muy agradecido porque ando un poco perdido de como hacerlo y con la foto estaba todo muy claro.

Gracias de todas formas

[pepejara]

Pues yo estoy en faena con este tema y no me aclaro (phase 90) porque lo único que he encontrado es esta mísera foto que no ayuda mucho:

[img:24n8sgoe]http://www.fxdoctor.com/phase90in.jpg[/img:24n8sgoe]

Parece hecha a posta para que no se vea

[pepejara]

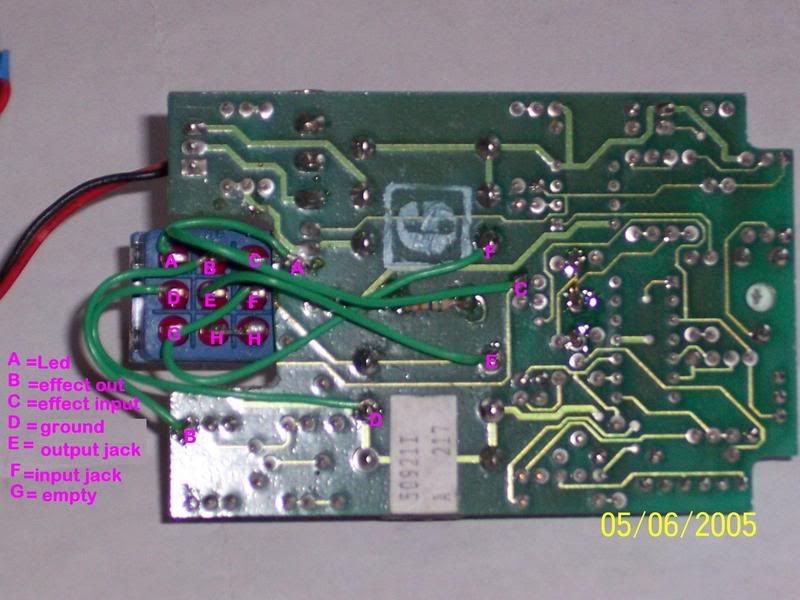

Pues resulta que tenía guardada otra foto y no me acordaba ...

http://i5.photobucket.com/albums/y196/p ... dBoard.jpg

Pero he seguido las indicaciones y no funciona...el bypass y el led si, pero cuando activo el efecto está flojo y distorsionado y sin phaser

[hummagumma]

No recuerdo exactamente donde era, pero al hacer el corte para meter el conmutador se cortaba una de las pistas, había que volver a conectarla, a mi se me paso, comprueba que no sea eso.

[Danny]

Hola, estoy pensando de nuevo en hacerlo en mi phase 90 y quería saber si con el esquema de pepe y el tema de soldar la pista que te cargas funciona o no.
Pepe ¿te funciona?
Hummagumma Podías hacerle unas fotos al tuyo y ver como está la cosa, no?

Gracias a los 2!

[hannibalrg]

[quote="pepejara":e8p95hfx]Pues resulta que tenía guardada otra foto y no me acordaba ...

http://i5.photobucket.com/albums/y196/p ... dBoard.jpg

Pero he seguido las indicaciones y no funciona...el bypass y el led si, pero cuando activo el efecto está flojo y distorsionado y sin phaser [/quote:e8p95hfx]

Hay un puente en el interruptor del F al G??? (vaya una cable soldado de ese punto al otro??)

[Danny]

Según lo que dice debería estar "empty". Aunque en la foto no se ve muy bien. F, va con F es decir el input jack va a la pata F del 3PDT que está entre C y H.

Es un poco lío el tema este!

¿A ti te funciona hannibalrg?

[hannibalrg]

[quote="cielonublao":3hsy43aq]Según lo que dice debería estar "empty". Aunque en la foto no se ve muy bien. F, va con F es decir el input jack va a la pata F del 3PDT que está entre C y H.

Es un poco lío el tema este!

¿A ti te funciona hannibalrg?[/quote:3hsy43aq]

No lo he probado...estaba buscando información porque quiero hacerlo...pero tenía esa duda....lo que no veo claro es eso...sé que F va con F, pero creo que se puentea luego con G...pero no estoy seguro...lo demás está claro...si lo hago...no cortaré la placa hasta cesiorarme que todo está oK...

[Danny]

Yo por la foto no lo veo así, aunque tiene lógica.
Yo también había pensado lo de no cortar la placa hasta no probar que funciona. Pero no tengo ahora ningún 3pdt y no lo puedo probar. A ver si lo pruebas y cuentas!

[hummagumma]

Aquí están las imagenes del mio, perdón por la tardanza:

[img:1khkf5gj]http://i42.photobucket.com/albums/e302/ ... CN0279.jpg[/img:1khkf5gj]

[img:1khkf5gj]http://i42.photobucket.com/albums/e302/ ... CN0280.jpg[/img:1khkf5gj]

Son un claro ejemplo de como no se debe soldar... pero bueno, funcionar funciona...

[pepejara]

Gracias por las fotos, me pondré de nuevo, a ver si avanzo algo

[pepejara]

¡Lo tenía mal cableado!! (es decir, no me lo había cargado)

Oye, Hummangunma, gracias de nuevo por las fotos, el cable que sustituye a la pista cortada ¿de que pata del transistor sale? ¿de la central? ¿O mas bien de la del extremo de la placa?

[hummagumma]

Según la foto, de la pata de la derecha.

[pepejara]

Gracias pues no me funciona me lo he cargao

[hummagumma]

Que raro tio, a mi me va perfecto tal y como se ve en la foto.

Espero que tenga solución.

[carlos]

Hola, gracias a vuestras indicaciones y aprovechando un rato libre he hecho al Phase 90 la "modificación" de desoldar la resistencia 28, tal como dice aquí: http://www.erikhansen.net/?page_id=31

Ahora suena mas suave, vamos que me gusta el cambio.

Otro día me pongo con lo del bypass.

[M.E.Damas]

Chicos....
Please, puede alguna alma caritativa volver a subir las fotos "BUENAS" de alguna placa con la modificación del true bypass con 3pdt del Phase 90 por delante y por detras??
Se que han pasado dos años ya desde que las subiera hummagumma del suyo ( hummagumma si todavia las tienes, subelas pofavoo!!!) pero.... seguro que alguien la teneis rulando por el pc
Gracias

[gestaltito]

Deduzco que ya me has arrebatado el que se vendía...

[M.E.Damas]

pues no, nos lo han arrebatado, parece ser, a los dos y por muy poquito.
...Bueno, en thomann esta a 70 €

[gestaltito]

Por un poquito más me he cogido el de Dédalo FX que pinta superversátil y bien de sonido,
salud!

[toto]

Buenas, rescato este tema porque no doy con el esquema correcto. Alguien ha probado la modificación dandole buenos resultados??.un saludo!
